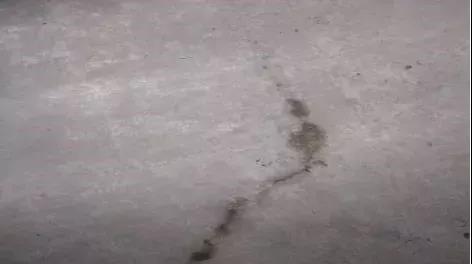

热胀冷缩是一切物质的固有属性，，，， ， ，混凝土也不破例。 。。 。。本篇将为各人浅析混凝土爆发裂痕的六种缩短，，，， ， ，和裂痕的种类以及危害。 。。 。。
混凝土缩短可分为以下六种：
干燥缩短
在不饱和空气中，，，， ， ，混凝土内部水份迁徙散失后爆发缩短，，，， ， ，缩短历程如图所示。 。。 。。

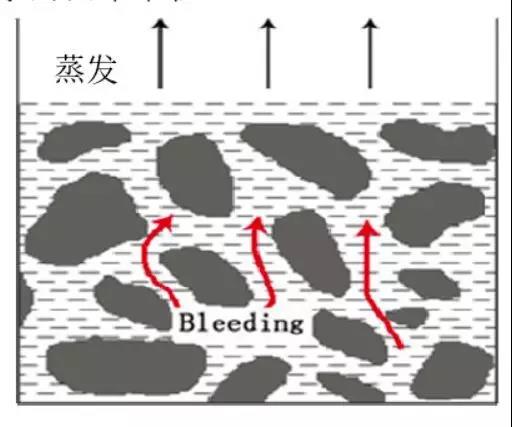

混凝土干燥缩短历程
自缩短
水化反应后，，，， ， ，胶凝质料天生物的平均密度增大，，，， ， ，造成混凝土宏观体积的镌汰。 。。 。。其历程可以分为三个阶段：第一阶段，，，， ， ，自缩短即是化学缩短，，，， ， ，与水化水平成正比；；；；；； ；；第二阶段，，，， ， ，骨架起源形成，，，， ， ，自缩短受限，，，， ， ，小于化学缩短；；；；；； ；；第三阶段，，，， ， ，混凝土硬化，，，， ， ，自缩短与化学缩短相比越来越小。 。。 。。自缩短裂痕与外界湿度转变无关，，，， ， ，水灰比越低自缩短越大。 。。 。。

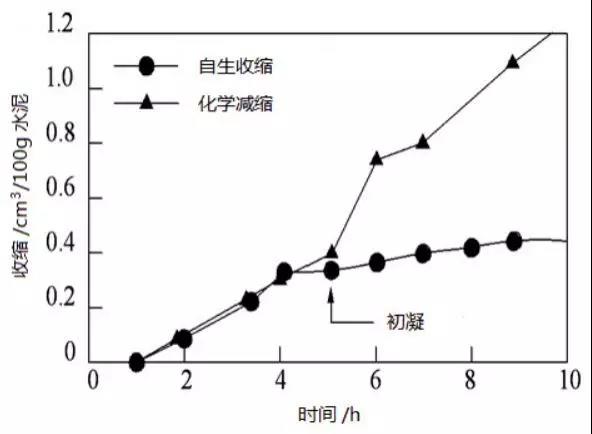

自缩短的生长历程
塑性缩短
水泥混凝土在其浇筑后的几个小时内，，，， ， ，当其外貌水份蒸发速率大于内部。 。。 。。
水份向外貌的迁徙速率时，，，， ， ，在靠近外貌的粒子之间将会形成重大的毛细管系统，，，， ， ，如图 3和图4所示，，，， ， ，并在毛细管壁爆发毛细压力 Pc，，，， ， ，使毛细孔壁之间或由液体膜脱离的两颗粒之间爆发缩短引力 Fa，，，， ， ，使得两粒子被压缩靠近，，，， ， ，此时混凝土尚未形成强度，，，， ， ，当缩短驱动力大于颗粒间的抗拉强度时，，，， ， ，则泛起塑性缩短裂痕，，，， ， ，主要爆发于早期。 。。 。。
Pc=σ(1/R1 +1/R2)
σ:液体的外貌张力（N/m）；；；；；； ；；
R1、R2：毛细管水的曲率半径（m）。 。。 。。

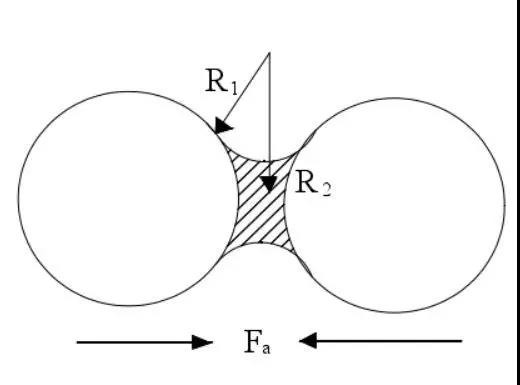

毛细管压力引起的两粒子间的应力

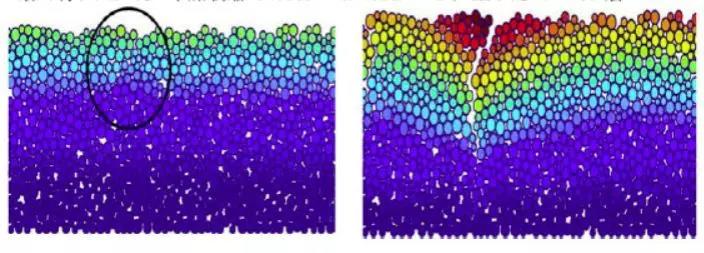

混凝土塑性缩短的历程
化学缩短
混凝土的化学缩短就是水泥硬化历程的体积缩短。 。。 。。水泥的矿物因素是硅酸三钙：3CaO.SiO2、硅酸二钙：2CaO.SiO2、铝酸三钙：3CaO.Al2O3 。 。。 。。他们与水相遇时都捉住水分子螯合为自己的结晶水，，，， ， ，晶体一直生长，，，， ， ，形成强度，，，， ， ，放出热量的同时体积缩短，，，， ， ，这个历程属于化学转变，，，， ， ，爆发的缩短称为化学缩短。 。。 。。
硅酸三钙水化反应方程式：
3CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(3-x)Ca(OH)2
硅酸二钙水化反应方程式：
2CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(2-x)Ca(OH)2
温度缩短
混凝土温度升高时，，，， ， ，因质料自身固有属性会爆发膨胀（线膨胀系数约为 1×10-5/℃），，，， ， ，同时混凝土的毛细管应力松懈也会引起混凝土的附加膨胀，，，， ， ，而当混凝土液相迁徙时导致混凝土缩短。 。。 。�；；；；；； ；；炷两峁乖胶瘢�，，， ， ，其中心温度下降就越慢，，，， ， ，引起很大的缩短，，，， ， ，当约束引起的温度缩短应力凌驾混凝土的极限抗拉强度时，，，， ， ，导致温缩开裂。 。。 。。

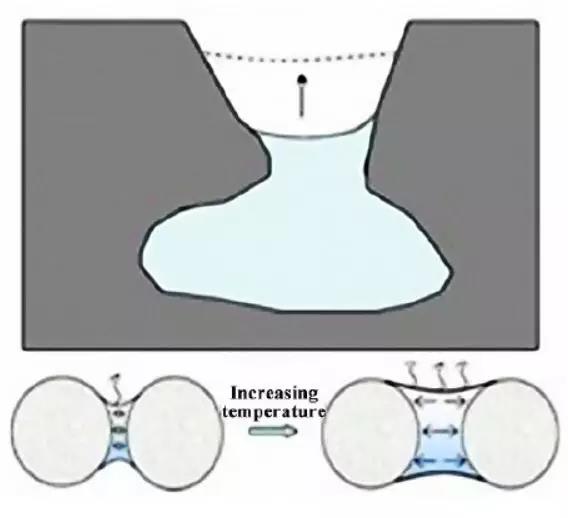

混凝土温度升高的历程

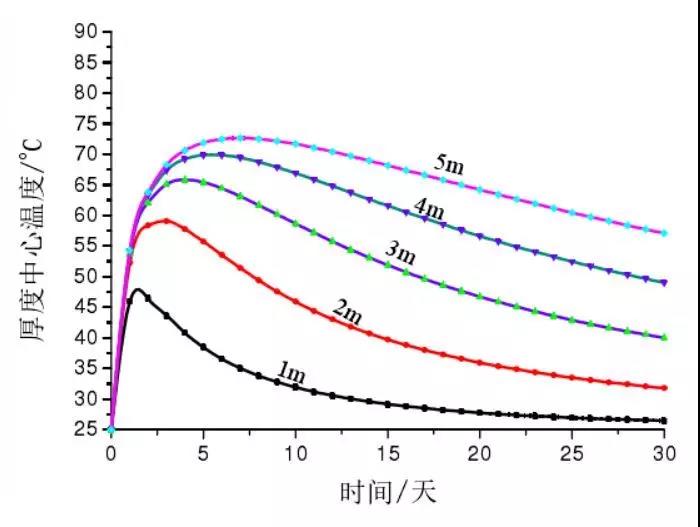

中心温升随结构物断面尺寸转变情形
沉降缩短
沉降缩短裂痕约在混凝土浇筑后半小时爆发,并在硬化时阻止。 。。 。。其形成缘故原由是浆体在浇捣后爆发不匀称沉落,粗骨料下沉,水泥净浆上浮,当沉降受抑制(如钢筋或预埋件的阻挡)时，，，， ， ，使混凝土因剪切而开裂。 。。 。。别的在外貌形成的浮浆层也会因泌水而开裂。 。。 。。这种裂痕多泛起在混凝土外貌,且沿主筋或箍筋通长偏向漫衍,中心宽两头窄,是一种常见的早期裂痕,尤其在泵送施工中更常见。 。。 。。
混凝土裂痕的种类和危害：
混凝土裂痕的种类

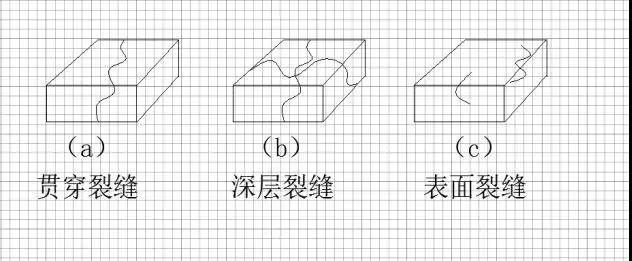

凭证裂痕所处的位置分，，，， ， ，裂痕可以分为：贯串裂痕，，，， ， ，深层裂痕和外貌裂痕三种。 。。 。。
凭证爆发缘故原由，，，， ， ，可以分为：塑性缩短裂痕，，，， ， ，沉降缩短裂痕和温度裂痕。 。。 。。

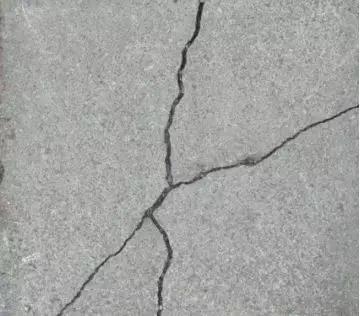

裂痕的危害

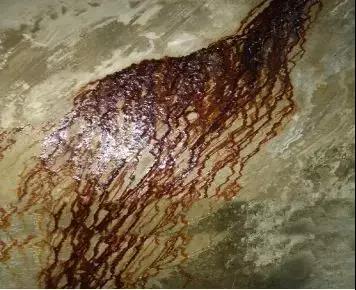

1.对钢筋的�；；；；；； ；；と笔В夯炷帘⒘押郏�，，， ， ，内里的钢筋裸露，，，， ， ，容易爆发锈蚀，，，， ， ，进而影响整个修建工程的施工质量；；；；；； ；；
2.使修建物整体强度降低：裂痕的保存，，，， ， ，切断了混凝土结构的整体一连性，，，， ， ，损坏了混凝土结构的整体强度；；；；；； ；；
3.容易造成渗漏水：混凝土，，，， ， ，尤其是地下空间部分，，，， ， ，混凝土裂痕极易引起渗水。 。。 。。渗水的四要素是水、压力、路径及恒久作用。 。。 。。裂痕提供的就是路径。 。。 。。
扫描关注
东方优德88官网网站官方微信
随时相识最新资讯
扫描阅读
东方优德88官网网站电子月刊
